容量: | 320トン | スパン: | 55のm |
---|---|---|---|
特徴: | ガントリー クレーン | 適用: | 屋外、造る高層構造 |
売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため | 証明: | ISO, CE |
ハイライト: | 進水のガード橋,頭上式橋クレーン,造ることのための進水のガントリー クレーン |
造る高層構造のための鋼鉄進水のガントリー クレーン
トラス進水クレーン/ビーム発射筒の私達の範囲は造る高層構造、橋等のための重要な機械類である。これらの鋼鉄進水のガード クレーンは場所のコンクリート、またプレハブの要素猫で扱うことができるそれ故に上部構造のさまざまなスパンそしてタイプのために非常に適応可能である。洗練された設計及び製作、これらの進水のガードは自体によってスパンによって高層構造か橋桟橋のスパンで先に動く鉄骨構造である。いろいろな進水容量および高さによって、進水のガードの私達の範囲は質材料からなされ、耐久および信頼できる性能を保障する。
進水クレーンは次の適用で広く利用されている:
設計特微は下記のものを含んでいる:

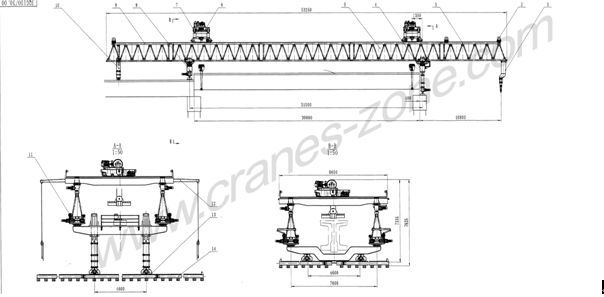

一般図かスケッチまたは草案のデッサン

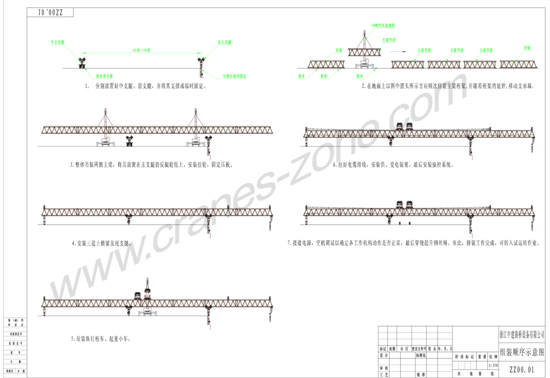

プロシージャの引を組み立てなさい

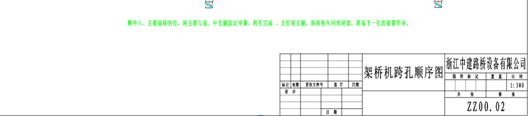

によ穴のプロシージャの引くこと
技術的な変数
JQGの歩くタイプ進水クレーンの技術的な点 | |||||
モデル及びタイプ | JQG100T/30m | JQG140T/40m | JQG160T/45m | JQG180T/50m | JQG250T/55m |
評価される容量(t) | 100 | 140 | 160 | 180 | 250 |
適したスパン(m) | 30 | 40 | 45 | 50 | 55 |
適したビーム形 | Tビーム、I型梁、箱形はり | ||||
建てるための適した縦方向斜面ビーム(%)を | ≤ 30% | ||||
傾向がある跨線橋を建てるための交角 | 45º | ||||
横断するクレーン トロリー(m/min)の速度を | 1.8m/min~2.5m/min | ||||
トロリー ボギー(m/min)の縦方向の速度 | 4m/min | 3.7m/min | 3.2m/min | 3m/min | 3m/min |
ハンガーのガード(m/min)の持ち上がる速度 | 0.9~1m/min | 0.9~1m/min | 0.8~0.9m/min | 0.8~0.9m/min | 0.8~0.9m/min |
横断する全クレーン(m/min)の速度を | 2.5m/min | 2.5m/min | 2m/min | 2m/min | 1.8m/min |
主要なガード(m/min)の縦方向の速度 | 3 | 2.8 | 2.5 | 2 | 2 |
カーブ(m)の建設の最低の半径 | 280 | 300 | 300 | 500 | 500 |
テスト負荷(t)の下の動的持ち上がる容量 | 125 | 175 | 200 | 225 | 312.5 |
テスト負荷(t)の下の静的な持ち上がる容量 | 110 | 154 | 176 | 198 | 275 |
によ穴モード | 歩くタイプ | ||||
ビーム供給モード | 後部車の供給 | ||||
総力(kW) | 81.2 | 115.2 | 127.6 | 139.8 | 151.2 |
重量(t) | ≈ 108 | ≈ 152 | ≈ 176 | ≈ 200 | ≈ 298 |
